CA5240 CA5245 CA5250

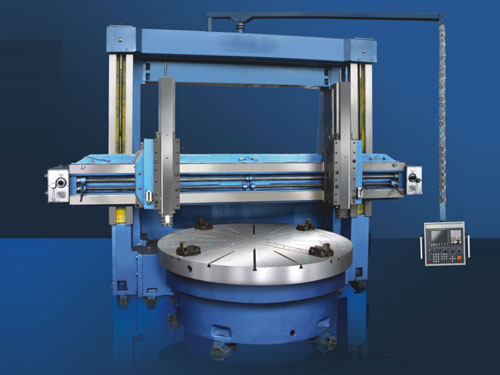

CAQ5260系列立式車床
CAQ5260系列立式車床
產品特點
- 本系列機床為CQ5240系列機床的改進型，在兼顧用戶購置成本的前提下，做了如下改進：
- 1、加大了工作臺底座和工作臺直徑，也就是加大了工作臺圓導軌的直徑，好處有：
①提高了工作臺承載能力，承載能力提高到：25噸（動靜壓導軌）/32噸（恒流靜壓導軌）。
②改善了工作臺承受偏心載荷工況下的回轉精度和運行的平穩性。
③增加了夾持工作的面積，對加工大型套筒法蘭類零件尤其有利。
- 2、加大了大齒圈直徑，使得主傳動鏈的末級減速比和總減速比都增大，獲得1.25～40r/min的標準16級變速，在不增加主電機功率的情況下工作臺的輸出扭矩得到提升，齒輪箱內齒輪的受力減小，齒輪箱打齒的情況大為減少。
- 3、改進液壓系統，加大了油箱容積，機床連續運行更穩定可靠。
- 4、CA5250以上型號加大了立柱、橫梁及聯接梁的橫截面。
- 5、在進給系統上有兩種選項供用戶選擇：
①傳統的18級機械進給方式。
②采用滾珠絲桿，高精度行星減速器，國產伺服電機驅動，配有電子手輪方便對刀，快移速度更快，操作方便，勞動強度低。（此功能非標準配置）
規格參數
|
參數名稱
|
單位
|
CA5240E H/W
|
CA5245E H/W
|
CA5250 H/W
|
CAQ5260 H/W
|
|
|
車削直徑
|
mm
|
4000
|
4500
|
5000
|
6000
|
|
|
工作臺直徑
|
mm
|
3600
|
3800
|
4200
|
4500
|
|
|
工件高度H
|
mm
|
2100/2600/
3200/3500 |
2100/2600/
3200/3500 |
2100/2600/
3200/3500 |
2100/2600/
3200/3500 |
|
|
工件重量
|
t
|
25/32
|
25/32
|
25/32
|
25/40
|
|
|
右垂直刀架切削力
|
kn
|
35
|
35
|
35
|
35
|
|
|
左垂直刀架切削力
|
kn
|
30
|
30
|
30
|
30
|
|
|
總切削力
|
kn
|
63
|
63
|
63
|
63
|
|
|
工作臺扭矩
|
kn.m
|
100
|
100
|
100
|
100
|
|
|
工作臺轉速級數
|
16
|
16
|
16
|
16
|
||
|
工作臺轉速范圍
|
r/min
|
1.25-40
|
1.25-40
|
1.25-40
|
1-32
|
|
|
垂直刀架搬度極限
|
度°
|
±30。
|
±30。
|
±30。
|
±30。
|
|
|
刀架進給量范圍(18級)
|
mm/min
|
0.25-90
|
0.25-90
|
0.25-90
|
0.25-90
|
|
|
橫梁行程
|
mm
|
1750/2250/
2850/3150 |
1750/2250/
2850/3150 |
1750/2250/
2850/3150 |
1750/2250/
2850/3150 |
|
|
橫梁移動速度
|
mm/min
|
300
|
300
|
300
|
300
|
|
|
右垂直刀架垂直行程
|
mm
|
1000/1250/1400
|
1000/1250/1400
|
1000/1250/1400
|
1000/1250/1400
|
|
|
右垂直刀架水平行程
|
mm
|
2200
|
2450
|
2700
|
3200
|
|
|
左垂直刀架垂直行程
|
mm
|
1000/1250/1400
|
1000/1250/1400
|
1000/1250/1400
|
1000/1250/1400
|
|
|
左垂直刀架水平行程
|
mm
|
2200
|
2450
|
2450
|
2450
|
|
|
刀架快速移動速度
|
mm/min
|
1560
|
1560
|
1560
|
1560
|
|
|
刀桿截面尺寸(寬*高)
|
mm
|
40*50
|
40*50
|
40*50
|
40*50
|
|
|
主電動機功率
|
Kw
|
55
|
55
|
55
|
55
|
|
|
機床外形尺寸(長*寬*高)
|
cm
|
678*540*490
工作高度為210 |
728*540*490
工作高度為210 |
778*540*490
工作高度為210 |
880*540*490
工作高度為210 |
|
|
機床重量
|
t
|
58
|
62
|
70
|
80
|
|
|
備注
|
可選裝國產或進口數顯 | |||||
| 技術參數左邊列數值為標準型產品 | ||||||
